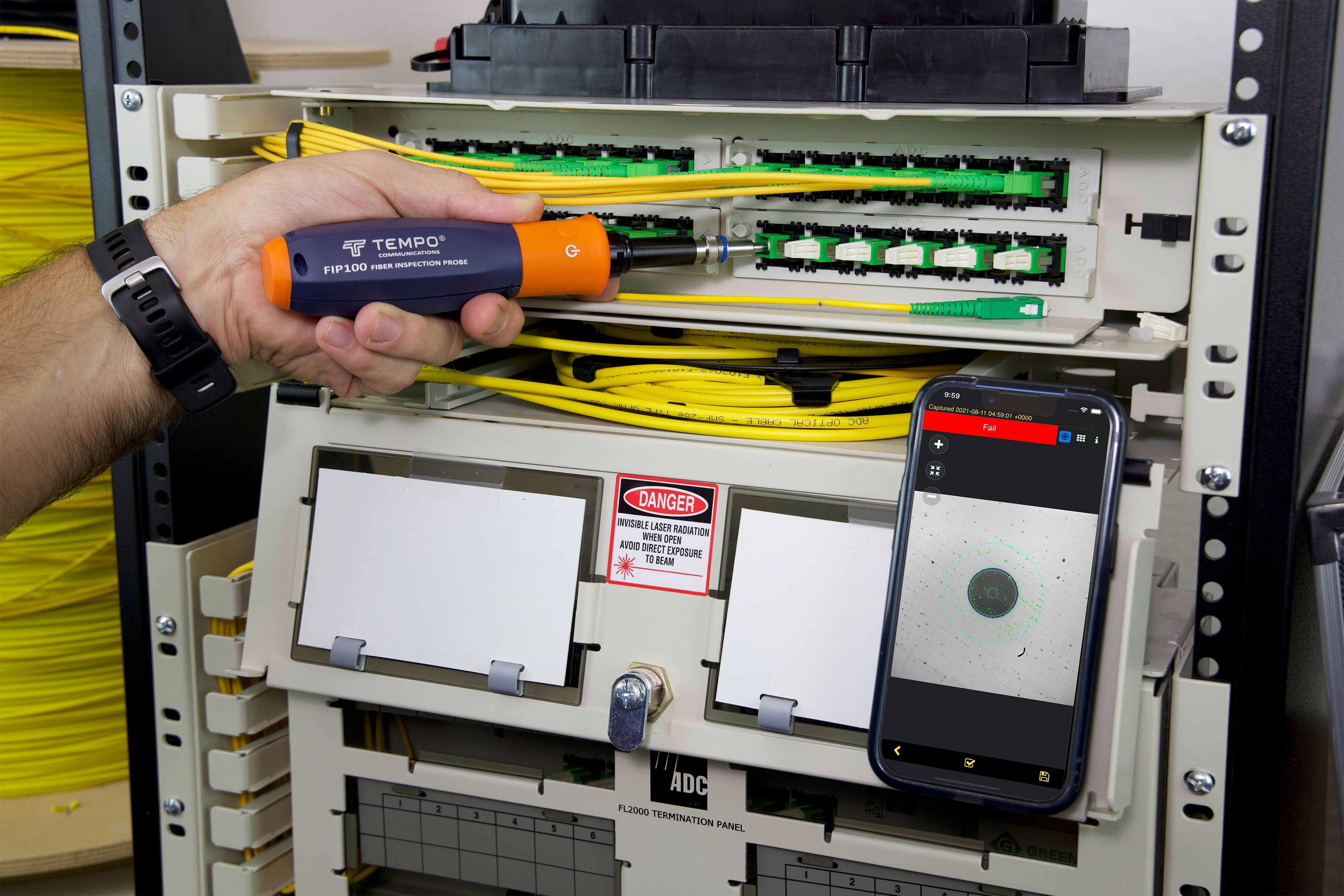

FIP100 KIT SC/APC WLAN LWL-Video-Mikroskop

Die FIP100 ist ein vollautomatisches Inspektionssystem zur schnellen und zuverlässigen Analyse von Glasfaser-Steckerstirnflächen und Kupplungen (Bulkhead-Adapter).

Per Knopfdruck fokussiert die FIP100 automatisch, erfasst ein Bild der Steckerstirnfläche und liefert unmittelbar ein Gut-/Schlecht-Ergebnis (Pass/Fail).

Der Status der Prüfung wird direkt an der Sonde über eine rot/grüne LED angezeigt. Detaillierte Prüfergebnisse werden in der iOS- oder Android-App dargestellt, die zudem die Erstellung und Weitergabe von PDF-Berichten ermöglicht.

Beide Apps enthalten bereits die Pass-/Fail-Kriterien gemäß IEC 61300-3-35, wie sie von den führenden Telekommunikationsnetzbetreibern gefordert werden.

Produktmerkmale

• Prüfung von Ferrulenstirnflächen und Kupplungen gemäß IEC 61300-3-35
• Einhandbedienung mit nur einer Taste
• Automatische Fokussierung, Bildaufnahme und Analyse
• Integrierte Pass-/Fail-LED-Anzeige an der Sonde
• Kompakte Bauform für die Inspektion schwer zugänglicher Anschlüsse
• Erstellung und Weitergabe von Prüfberichten auf Android- und iOS-Geräten
• Unterstützung von IEC-, IPC- sowie benutzerdefinierten Inspektionskriterien
• Große Auswahl an Adapterspitzen für unterschiedliche Steckertypen

Anwendungsbereiche

• Überprüfung der Steckersauberkeit vor dem Verbinden
• Zertifizierung des Steckerzustands bei Neuinstallationen
• Dokumentation von Steckerbeschädigungen im Rahmen der Fehlersuche
• Unverzichtbar für die fachgerechte Handhabung von Glasfaserverbindungen in allen Netzwerkinfrastrukturen

Pass-/Fail-Ergebnisse in Sekunden

Mit nur einem Tastendruck fokussiert die FIP100 automatisch, nimmt das Bild auf, zentriert die Stirnflächenansicht und analysiert diese gemäß den Industriestandards IEC 61300-3-35, IPC-8497-1, AT&T TP-76461 sowie weiteren benutzerdefinierten Prüfkriterien.

Kabelloser Betrieb

Dank Ein-Knopf-Bedienung und integrierter Pass-/Fail-LED kann die Sonde auch ohne ständige Sicht auf die mobile App verwendet werden.

Umfangreiche Adapterunterstützung

Austauschbare Adapterspitzen ermöglichen die Inspektion einer Vielzahl von Glasfasersteckern, Patchkabeln und in Kupplungen montierten Steckverbindern mit PC-/UPC- oder APC-polierten Stirnflächen.

Smart-Device-Apps

• Automatische Fokussierung, Bildaufnahme und Analyse
• Unterstützung von IEC-, IPC-, branchenspezifischen und benutzerdefinierten Inspektionsrichtlinien
• Zoomfunktion für Stirnflächenbilder mittels Zwei-Finger-Geste (Pinch-to-Zoom)
• Erstellung professioneller Prüfberichte
• Mehrsprachige grafische Benutzeroberfläche (GUI)
• Auftrags- und Messergebnisspeicherung mit Datums- und Zeitstempel
